Bezpieczny i niezawodny przeciwwybuchowy sprzęt suszący

Bezpieczny i niezawodny przeciwwybuchowy sprzęt suszący – certyfikowana obróbka termiczna w atmosferach niebezpiecznych

Przegląd produktu

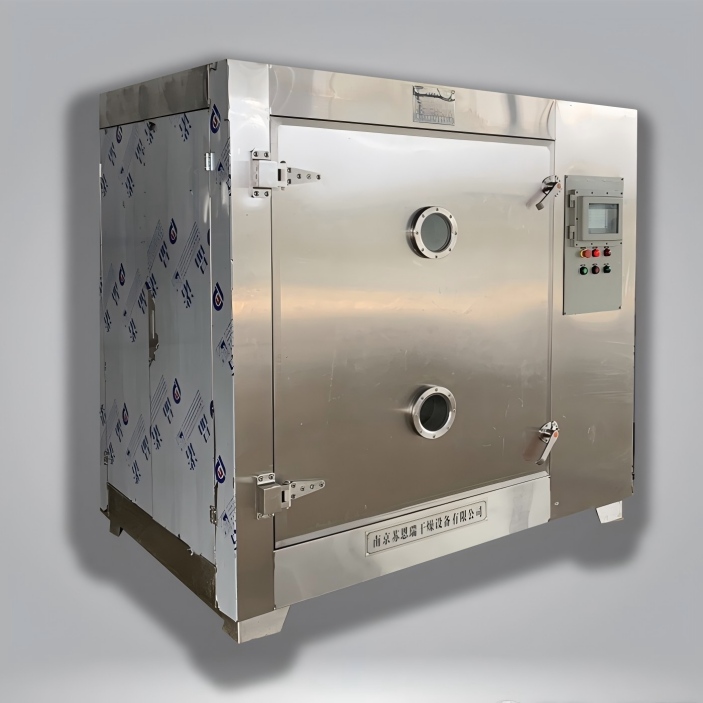

Bezpieczny i niezawodny, przeciwwybuchowy sprzęt suszący firmy Suenrui stanowi szczyt doskonałości inżynieryjnej, skrupulatnie zaprojektowany z myślą o niebezpiecznych środowiskach, w których lotne gazy, opary lub palne pyły stanowią stałe zagrożenie. W przeciwieństwie do konwencjonalnych systemów suszenia, które mogą stać się źródłem zapłonu, to zaawansowane urządzenie łączy solidną konstrukcję przeciwwybuchową z precyzyjnym zarządzaniem temperaturą, zapewniając absolutne bezpieczeństwo bez uszczerbku dla wydajności suszenia. Jako flagowy członek naszej linii sprzętu przeciwwybuchowego , wykazał zero incydentów w ciągu łącznych 100 000 godzin pracy w rafineriach ropy naftowej i zakładach zbrojeniowych. Dla klientów poszukujących bezpiecznego sprzętu , który zapewnia stałą jakość produktu, ta suszarka wyznacza nowy punkt odniesienia. Poznaj pełną gamę rozwiązań firmy Suenrui do stosowania w obszarach niebezpiecznych , gdzie niezawodność nie jest opcją, ale koniecznością. Dzięki zakresowi temperatur otoczenia od +10°C do 300°C, pojemności od 50 l do 5000 l i zgodności z normami ATEX, IECEx, NFPA 86 i EN 1539, sprzęt ten przekształca niebezpieczne zadania suszenia w rutynowe, niezawodne operacje.

Specyfikacje techniczne

• Certyfikaty Ex: ATEX, IECEx, klasa I/II, dział 1 i 2 (grupy gazów i pyłów).
• Obudowa: Wytrzymała, ognioszczelna stal stopowa z opatentowaną konstrukcją odciążającą, przerywaczami płomieni i panelami przeciwwybuchowymi.
• Zakres temperatur: otoczenia +10°C do 300°C, jednorodność ±1°C.
• System sterowania: Podwójnie redundantny sterownik PLC z monitorowaniem temperatury w czasie rzeczywistym, automatyczne wyłączanie w przypadku przekroczenia limitu.
• Czyszczenie gazem obojętnym: Czyszczenie azotem lub argonem w przypadku materiałów wrażliwych na tlen (standard).
• Opcje pojemności: 50 l, 150 l, 300 l, 800 l, 1500 l, 3000 l, 5000 l (dostępne na zamówienie).
• Materiały konstrukcyjne: Odporna na korozję stal stopowa (komora wewnętrzna), uszczelki elektrostatyczne, uszczelnione amortyzatory przeciwwybuchowe.
• Interfejs użytkownika: Opancerzony, ciśnieniowy ekran dotykowy HMI do bezpiecznej zdalnej obsługi.
• Blokady bezpieczeństwa: Blokada drzwi, gdy temperatura wewnętrzna > 50°C lub opary palne > 10% DGW.
• Efektywność energetyczna: Rekuperacyjny wymiennik ciepła odzyskuje do 40% ciepła spalin; Wentylatory VFD zmniejszają zużycie energii o 25%.
• Konserwacja: Szybko otwierane panele dostępowe, modułowe kasety grzewcze (wymiana bez użycia narzędzi).
• Opcjonalne ulepszenia: filtracja HEPA (sterylne suszenie), możliwość próżni, skraplacze do odzyskiwania rozpuszczalnika.
• Gwarancja: 5 lat na zbiornik ciśnieniowy; 2 lata na komponenty elektryczne. Całodobowe wsparcie techniczne.
• Zgodność: ATEX, IECEx, CE, ISO 9001:2025, NFPA 86, EN 1539, OSHA.

Cechy i zalety produktu

Ognioszczelna obudowa z nadmiarem ciśnienia

Obudowa ze stali stopowej o dużej wytrzymałości została zaprojektowana tak, aby powstrzymać każdą eksplozję wewnętrzną, zapobiegając jednocześnie rozprzestrzenianiu się płomienia. Opatentowane kanały nadmiarowe ciśnienia z przerywaczami płomieni i panelami przeciwwybuchowymi kierują nadciśnienie z dala od operatorów, dzięki czemu jest to prawdziwy przemysłowy sprzęt ochronny dla obszarów Strefy 1/21.

Podwójnie redundantny system bezpieczeństwa PLC

Dwa niezależne kanały PLC monitorują temperaturę, ciśnienie i stężenie tlenu w czasie rzeczywistym. Jeśli którykolwiek parametr przekroczy ustawione limity, system automatycznie wyłączy ogrzewanie i aktywuje oczyszczanie gazem obojętnym. Ta bezpieczna architektura jest cechą charakterystyczną inżynierii przeciwwybuchowej Suenrui .

Oczyszczanie gazem obojętnym i rozpraszanie statyczne

Zintegrowane przedmuchiwanie azotem/argonem zmniejsza stężenie tlenu poniżej 2% w przypadku suszenia materiałów podatnych na nadtlenki lub materiałów piroforycznych. Wszystkie uszczelki rozpraszają ładunki elektrostatyczne, a w kanałach wentylacyjnych zastosowano tłumiki przeciwwybuchowe, eliminujące ryzyko wyładowań elektrostatycznych.

Efektywność energetyczna bez kompromisów

Rekuperacyjny wymiennik ciepła odzyskuje do 40% ciepła wylotowego, podgrzewając wstępnie napływające powietrze. Wentylatory o zmiennej częstotliwości dostosowują przepływ powietrza do zapotrzebowania obciążenia, zmniejszając zużycie energii o 25% w porównaniu z tradycyjnymi piekarnikami przeciwwybuchowymi.

Inteligentne zdalne monitorowanie i autodiagnostyka

Interfejs HMI z ekranem dotykowym jest umieszczony w pancernej, ciśnieniowej obudowie, co umożliwia bezpieczną zdalną obsługę. Procedury autodiagnostyki działają w sposób ciągły i wysyłają alerty dotyczące konserwacji predykcyjnej (zużycie łożysk, zatkanie filtra) za pośrednictwem interfejsu zdalnego monitorowania działającego całą dobę, 7 dni w tygodniu.

Łatwa konserwacja bez naruszania bezpieczeństwa

Panele dostępowe z szybkim demontażem i modułowe kasety grzewcze można wymieniać bez specjalnych narzędzi i bez naruszenia integralności przeciwwybuchowej. Średni czas naprawy (MTTR) wynosi poniżej 2 godzin.

Jak korzystać ze sprzętu – przewodnik krok po kroku

1. Kontrola bezpieczeństwa przed rozpoczęciem pracy: Sprawdź, czy ocena Ex jest zgodna z klasyfikacją obszaru niebezpiecznego. Upewnij się, że dopływ gazu obojętnego (jeśli jest używany) jest podłączony, a ciśnienie jest odpowiednie.
2. Załaduj materiał: Umieść mokry proszek, granulki lub części na tacach lub stojakach do suszenia. Nie przekraczać maksymalnego udźwigu. Zamknij i zatrzaśnij dokładnie drzwi.
3. Ustawianie parametrów: Użyj zdalnego interfejsu HMI (lub panelu pancernego), aby wprowadzić temperaturę docelową, czas suszenia, szybkość rampy i ustawienia przedmuchu gazem obojętnym.
4. Włącz blokady bezpieczeństwa: system automatycznie sprawdzi uszczelkę drzwi, stężenie tlenu i stan czujnika przed uruchomieniem.
5. Rozpoczęcie cyklu suszenia: Naciśnij „Start”. Sterownik PLC zainicjuje wstępne przewietrzanie (jeśli zostało wybrane), a następnie podgrzeje do ustawionej wartości, jednocześnie modulując wentylatory.
6. Monitoruj zdalnie: przeglądaj dane dotyczące temperatury, ciśnienia i tlenu w czasie rzeczywistym ze sterowni. Alerty pojawiają się na HMI i poprzez opcjonalną integrację ze SCADA.
7. Zakończenie cyklu: Po zakończeniu suszenia system schłodzi się poniżej 50°C i przewietrze przed odblokowaniem blokady drzwi.
8. Rozładować i oczyścić: Usunąć wysuszony materiał. Do czyszczenia komory należy używać paneli szybkiego demontażu i w razie potrzeby wymieniać filtry.

Scenariusze zastosowań – tam, gdzie rozwiązania do stosowania w obszarach niebezpiecznych sprawdzają się znakomicie

• Farmaceutyki: Suszenie mokrych rozpuszczalnikiem proszków (półproduktów API) zawierających etanol, aceton lub dichlorometan.
• Przetwarzanie chemiczne: Suszenie katalizatorów, nadtlenków organicznych i nitrocelulozy w reaktorach wsadowych.
• Rafinacja petrochemiczna: Suszenie granulowanych polimerów, żywic i sit molekularnych w obszarach sklasyfikowanych w Strefie 1.
• Produkcja akumulatorów: Suszenie zawiesin elektrod (NMP, PVDF) i komponentów ogniw litowo-jonowych.
• Amunicja i materiały wybuchowe: bezpieczne suszenie paliw, substytutów TNT i podkładów.
• Żywność i aromaty: Suszenie ekstraktów lub aromatów na bazie alkoholu w środowisku przeciwwybuchowym.

Korzyści dla Klientów

• Absolutne bezpieczeństwo: Certyfikowana ognioszczelna obudowa, redundantne wyłączanie sterownika PLC i oczyszczanie gazem obojętnym eliminują ryzyko zapłonu – potwierdzony brak wypadków przez 100 000 godzin.
• Niższe koszty operacyjne: Odzysk ciepła (do 40%) i wentylatory VFD (25% mniej mocy) znacznie zmniejszają rachunki za energię.
• Zgodność z przepisami: Pełna zgodność z ATEX, IECEx, NFPA 86, EN 1539 i OSHA upraszcza audyty i uzyskiwanie zatwierdzeń ubezpieczeniowych.
• Krótszy czas przestojów: modułowe kasety grzewcze i panele dostępowe niewymagające użycia narzędzi umożliwiają naprawy w czasie krótszym niż 2 godziny, nawet dla osób niebędących specjalistami.
• Elastyczność procesu: Szeroki zakres temperatur (od temperatury otoczenia do 300°C) i opcje wydajności (50–5000 l) umożliwiają suszenie wsadowe lub ciągłe.

Certyfikaty i zgodność

• ATEX: II 2 G Ex db IIB T3 Gb / II 2 D Ex tb IIIC T120°C Db
• IECEx: Ex db IIB T3 Gb / Ex tb IIIC T120°C Db
• Klasa I/II, Dział 1 i 2, Grupy C, D, E, F, G (NEC 500)
• NFPA 86: Norma dotycząca piekarników i pieców (wydanie 2023)
• EN 1539: Suszarki i piece, w których wydzielają się substancje palne – Wymagania bezpieczeństwa
• Oznaczenie CE, RoHS, produkcja posiadająca certyfikat ISO 9001:2025
• Kalibracja fabryczna zgodna z NIST; w komplecie pełna dokumentacja certyfikacyjna.

Opcje dostosowywania

• Pojemność: od stołu laboratoryjnego o pojemności 50 l do pomieszczenia o pojemności 5000 l. Niestandardowe wymiary i konfiguracje wielostrefowe.
• Rozszerzenie zakresu temperatur: Wersja wysokotemperaturowa do 500°C; Wersja próżniowa niskotemperaturowa do 20°C.
• Ulepszenia materiałowe: stal nierdzewna 316L, Hastelloy lub Inconel do procesów wysoce korozyjnych lub o wysokiej czystości.
• Kontrola atmosfery: Suszenie próżniowe (1–100 mbar), kontrolowana wilgotność lub recyrkulacja atmosfery bogatej w rozpuszczalniki.
• Odzyskiwanie rozpuszczalników: System skraplaczy z zamkniętą pętlą do wychwytywania i recyklingu odparowanych rozpuszczalników.
• Protokoły komunikacyjne: Profibus DP, Modbus TCP lub izolowane wyjścia 4–20 mA zamiast standardowego RS-485.
• Aktualizacja oceny wybuchowości: Certyfikat dla strefy 0 (gaz) lub strefy 20 (pył) dostępny na żądanie.

Proces produkcyjny i kontrola jakości

1. Identyfikowalność materiałów: Wszystkie komponenty ze stali stopowej i certyfikowane Ex (grzejniki, silniki, przełączniki) posiadają certyfikaty EN 10204 3.1.
2. Wykonanie obudowy ognioszczelnej: Precyzyjne spawanie i obróbka ścieżek płomienia (szczelina ≤ 0,15 mm). Próba ciśnieniowa przy 1,5× maksymalnym ciśnieniu wybuchu.
3. Montaż systemów bezpieczeństwa: Zainstalowano i skalibrowano podwójny sterownik PLC, linie gazu obojętnego i panele bezpieczeństwa.
4. Walidacja termiczna i bezpieczeństwa: 9-punktowe mapowanie jednorodności, test odcięcia w przypadku przegrzania, weryfikacja blokady drzwi i funkcja usuwania gazu.
5. Test wypalania: 96 godzin w maksymalnej temperaturze (300°C) z cyklicznym obciążeniem symulującym rzeczywistą pracę.
6. Certyfikacja strony trzeciej: końcowa kontrola i certyfikacja jednostki notyfikowanej ATEX/IECEx (TÜV, SGS lub CNEx).
7. Opakowanie końcowe: Drewniana skrzynia amortyzująca, zawierająca instrukcję obsługi, certyfikaty, zapasowe bezpieczniki i zestaw uszczelek.
