Zaawansowana technologia suszenia przeciwwybuchowego

Zaawansowana technologia suszenia przeciwwybuchowego – bezpieczne i wydajne suszenie w atmosferze niebezpiecznej

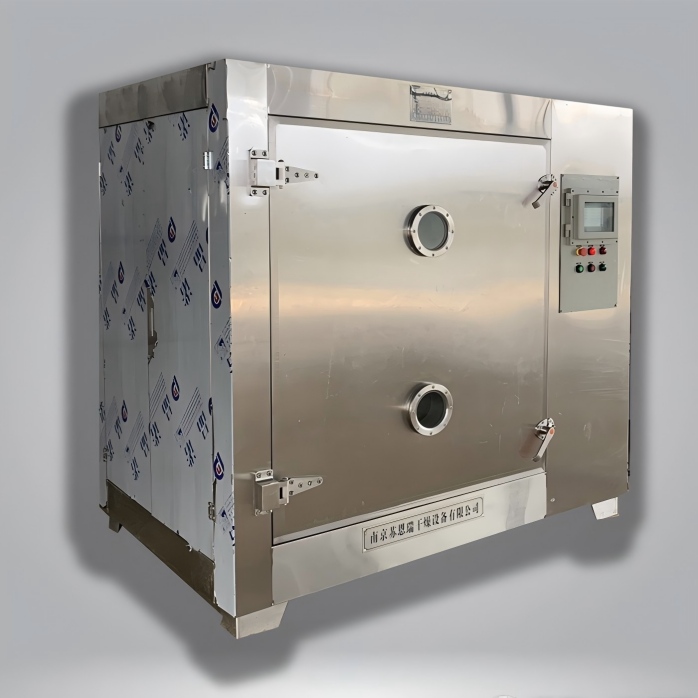

Przegląd produktu

Zaawansowana technologia suszenia przeciwwybuchowego firmy Suenrui na nowo definiuje bezpieczeństwo i wydajność w niebezpiecznych środowiskach przemysłowych, w których występują lotne gazy, pyły lub łatwopalne ciecze. W przeciwieństwie do konwencjonalnych suszarek, które opierają się na odsłoniętych elementach grzejnych lub nieuszczelnionych silnikach, system ten integruje solidne, ognioszczelne obudowy, iskrobezpieczne obwody elektryczne i precyzyjne zarządzanie temperaturą. Jako flagowy członek naszej linii urządzeń przeciwwybuchowych eliminuje wszelkie potencjalne źródła zapłonu. Dla klientów poszukujących bezpiecznego sprzętu , który obsługuje katalizatory mokre rozpuszczalnikiem, prekursory materiałów wybuchowych lub proszki higroskopijne, technologia ta gwarantuje, że każda partia wyjdzie idealnie sucha – bez ani jednej iskry zagrożenia. Poznaj pełną gamę rozwiązań dla obszarów niebezpiecznych firmy Suenrui, gdzie bezpieczeństwo spotyka się z innowacją. Dzięki hermetycznie zamkniętej komorze suszącej, opatentowanemu mechanizmowi nadmiarowemu ciśnienia i monitorowaniu zawartości tlenu/wilgotności w czasie rzeczywistym, suszarka ta została zaprojektowana tak, aby spełniać, a nawet przewyższać wymagania ATEX, IECEx oraz klasy I/II, dział 1 i 2.

Dane techniczne

• Certyfikaty Ex: ATEX, IECEx, klasa I/II, dział 1 i 2 (grupy gazów IIA, IIB, IIC; grupy pyłów IIIA, IIIB, IIIC).
• Technologia suszenia: Ceramiczne emitery podczerwieni o niskiej temperaturze powierzchni + pętla recyrkulującego gazu obojętnego (azot lub argon).
• Zakres temperatur: otoczenia +10°C do 200°C (regulowana; temperatura powierzchni < punkt samozapłonu).
• Konstrukcja komory: Hermetycznie uszczelniona stal nierdzewna (304/316L), odporna na korozję.
• Redukcja ciśnienia: Opatentowany odpowietrznik zatrzymujący płomień z płytką bezpieczeństwa (testowany na 1,5 x maksymalne ciśnienie wewnętrzne).
• Czujniki bezpieczeństwa: monitorowanie tlenu w czasie rzeczywistym (0–25% ±0,1%), wilgotności (0–100% RH) i ciśnienia.
• Automatyczne zabezpieczenia: Aktywacja usuwania azotu, wyłączenie niekrytycznych komponentów w przypadku zmiany parametrów.
• Obudowy elektryczne: Obudowy z odlewu aluminiowego, połączenia w obudowie z żywicy epoksydowej, IP66.
• Efektywność energetyczna: odzysk ciepła w obiegu zamkniętym + wentylatory o zmiennej prędkości, do 35% oszczędności energii.
• Pojemność: modułowa od 50 l do 1000 l (dostępne rozmiary niestandardowe).
• Interfejs sterowania: ekran dotykowy HMI ze zdalną diagnostyką, rejestracją danych i alertami dotyczącymi konserwacji predykcyjnej.
• Zasilanie: 230 V / 400 V / 480 V, 50/60 Hz, trójfazowe (możliwość dostosowania).
• Certyfikaty: ATEX, IECEx, CE, ISO 9001:2025. Opcjonalnie: UL, CSA.

Cechy i zalety produktu

Konstrukcja ognioodporna i iskrobezpieczna

Wszystkie komponenty elektryczne są umieszczone w obudowach z odlewanego aluminium pokrytych żywicą epoksydową, odpornych na wewnętrzne ciśnienia wybuchu bez pękania. Hermetycznie zamknięta komora susząca i opatentowany mechanizm nadmiarowy ciśnienia bezpiecznie odprowadzają nadciśnienie bez wydzielania iskier i gorących gazów. To sprawia, że ​​jest to prawdziwy przemysłowy sprzęt ochronny dla obszarów Strefy 1/2 i Dywizji 1/2.

Ogrzewanie podczerwone o niskiej temperaturze powierzchni

Ceramiczne emitery podczerwieni utrzymują temperaturę powierzchni znacznie poniżej punktu samozapłonu substancji lotnych w otoczeniu, podczas gdy pętla recyrkulującego gazu obojętnego (N₂/Ar) eliminuje tlen. Umożliwia to bezpieczne suszenie materiałów wrażliwych na ciepło i łatwopalnych bez ryzyka zapłonu termicznego.

Monitorowanie bezpieczeństwa w czasie rzeczywistym i automatyczne oczyszczanie

Czujniki stale monitorują stężenie tlenu, wilgotność i ciśnienie. Jeśli którykolwiek parametr przekroczy ustalone bezpieczne limity, system natychmiast inicjuje usuwanie azotu i wyłącza niekrytyczne komponenty. Testowany w atmosferze metanu, wodoru i palnego pyłu — zapłon bez usterek w ciągu ponad 10 000 godzin.

Efektywność energetyczna i odzysk ciepła w pętli zamkniętej

Wentylatory o zmiennej prędkości i odzysk ciepła zmniejszają zużycie energii nawet o 35% w porównaniu do tradycyjnych suszarek z wymuszonym obiegiem powietrza. Ta technologia przeciwwybuchowa firmy Suenrui obniża koszty operacyjne przy jednoczesnym zachowaniu wysokiej przepustowości.

Modułowość i niskie koszty utrzymania

Modułowa konstrukcja umożliwia łatwą integrację z istniejącymi liniami produkcyjnymi. Zdalna diagnostyka umożliwia konserwację predykcyjną, redukując nieplanowane przestoje. Odporne na korozję wykończenie ze stali nierdzewnej jest odporne na działanie środowiska zmywania.

Jak korzystać z technologii – przewodnik krok po kroku

1. Weryfikacja przed rozpoczęciem pracy: Potwierdź, że ocena Ex suszarki jest zgodna z klasyfikacją obszaru niebezpiecznego. Upewnij się, że dopływ azotu jest podłączony, a ciśnienie jest odpowiednie.
2. Załadunek materiału: Umieścić mokry produkt na tacach do suszenia w zamkniętej komorze. Zamknąć i zaryglować drzwi – blokada uniemożliwia uruchomienie, jeśli nie jest uszczelniona.
3. Wybierz program suszenia: Użyj ekranu dotykowego HMI, aby wybrać wstępnie ustawiony profil (temperatura, szybkość rampy, przepływ gazu obojętnego, docelowa wilgotność).
4. Rozpocznij automatyczne oczyszczanie: system przeprowadza wstępne oczyszczanie azotem, aby zredukować zawartość tlenu poniżej bezpiecznego progu (np. < 2% w przypadku łatwopalnych rozpuszczalników).
5. Rozpocznij suszenie: Włączają się ceramiczne emitery podczerwieni, a pętla recyrkulującego gazu obojętnego usuwa wilgoć. Czujniki w czasie rzeczywistym monitorują warunki.
6. Monitoruj zdalnie: przeglądaj krzywe temperatury, wilgotności i tlenu za pośrednictwem interfejsu HMI lub zdalnego SCADA. Alerty są wysyłane w przypadku odchyleń parametrów.
7. Zakończenie i schładzanie: Po osiągnięciu docelowej suchości system chłodzi produkt w obojętnej atmosferze. Czyszczenie po wysuszeniu zapewnia bezpieczne otwarcie.
8. Rozładunek i czyszczenie: Otwórz drzwi, usuń zaschnięty materiał. Wyczyść komorę za pomocą zatwierdzonych środków nieściernych.

Scenariusze zastosowań – rozwiązania dla obszarów niebezpiecznych w działaniu

• Rafinerie petrochemiczne: Suszenie katalizatorów mokrych rozpuszczalnikiem, kłaczków polimerowych i łatwopalnych pozostałości węglowodorów.
• Przetwarzanie proszków farmaceutycznych: Suszenie prekursorów materiałów wybuchowych (np. nitrocelulozy, azydków) w atmosferze obojętnej.
• Obróbka zbóż i żywności: Suszenie środowisk zapylonych zbożem (klasa II, dział 1).
• Platformy morskie: Sprzęt do suszenia i próbki w obszarach sklasyfikowanych w Strefie 1.
• Produkcja materiałów akumulatorowych: Suszenie proszków akumulatorowych litowo-jonowych (NMC, LCO) wrażliwych na wilgoć i ładunki elektrostatyczne.
• Magazyny chemiczne: Suszenie higroskopijnych chemikaliów, które po podgrzaniu uwalniają łatwopalne opary.

Korzyści dla Klientów

• Zerowe ryzyko zapłonu: Certyfikowana ognioszczelna konstrukcja i obojętna atmosfera eliminują ryzyko pożaru/wybuchu.
• Zgodność z przepisami: Pełna certyfikacja ATEX/IECEx/klasa I/II dział 1 i 2 upraszcza globalne audyty.
• Oszczędność energii: Odzysk ciepła w obiegu zamkniętym i wentylatory o zmiennej prędkości zmniejszają zużycie energii nawet o 35%.
• Krótszy czas przestojów: Zdalna diagnostyka i konserwacja predykcyjna minimalizują nieplanowane przestoje.
• Jakość produktu: Równomierne suszenie bez degradacji termicznej pozwala zachować integralność materiału.

Certyfikaty i zgodność

• ATEX: II 2 G Ex db IIB T4 Gb / II 2 D Ex tb IIIC T80°C Db
• IECEx: Ex db IIB T4 Gb / Ex tb IIIC T80°C Db
• Klasa I/II, Dział 1 i 2, Grupy C, D, E, F, G (NEC 500)
• Obiekt z certyfikatem CE, RoHS i ISO 9001:2025
• Testowane fabrycznie zgodnie z normą EN 14491 (odpowietrzanie wybuchu pyłu) i serią EN 60079

Opcje dostosowywania

• Pojemność: 50 l do 1000 l (lub konfiguracja ciągłej suszarki taśmowej).
• Zakres temperatur: do 300°C ze specjalnymi powłokami emitera.
• Gaz obojętny: azot, argon lub niestandardowe mieszaniny gazów (np. CO₂).
• Ulepszenie materiału: Hastelloy, Monel do agresywnych środowisk chemicznych.
• Integracja sterowania: Profibus, Modbus TCP lub zdalne wejścia/wyjścia 4–20 mA.
• Aktualizacja oceny Ex: dostępna strefa 0 (gaz) lub strefa 21 (pył).

Proces produkcyjny i kontrola jakości

1. Precyzyjne wykonanie: wycinana laserowo stal nierdzewna, zrobotyzowane spawanie hermetycznie zamkniętej komory.
2. Ognioszczelny zespół obudowy: Obudowy z odlewu aluminiowego, epoksydowa hermetyzacja połączeń elektrycznych.
3. Próba ciśnieniowa: Każdą komorę i mechanizm odpowietrzający przetestowano pod kątem 1,5-krotności maksymalnego ciśnienia wybuchu.
4. Kalibracja czujnika: Czujniki tlenu, wilgotności i ciśnienia posiadają certyfikat NIST.
5. Walidacja bezpieczeństwa: Symulowane najgorsze scenariusze (metan, wodór, pył) – zerowy zapłon.
6. Wypalanie: 72-godzinna ciągła praca w maksymalnej temperaturze w obojętnej atmosferze.
7. Certyfikacja strony trzeciej: kontrola jednostki notyfikowanej ATEX/IECEx (TÜV, SGS lub CNEx).
