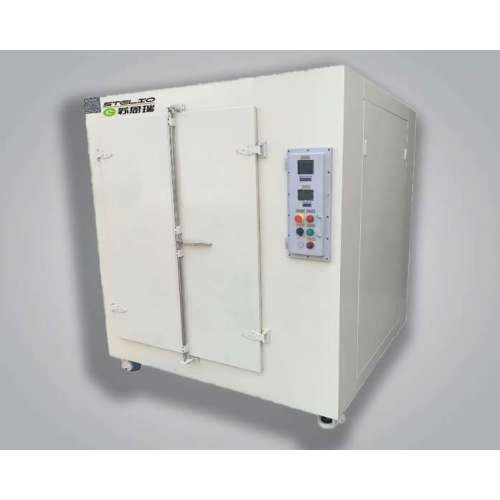

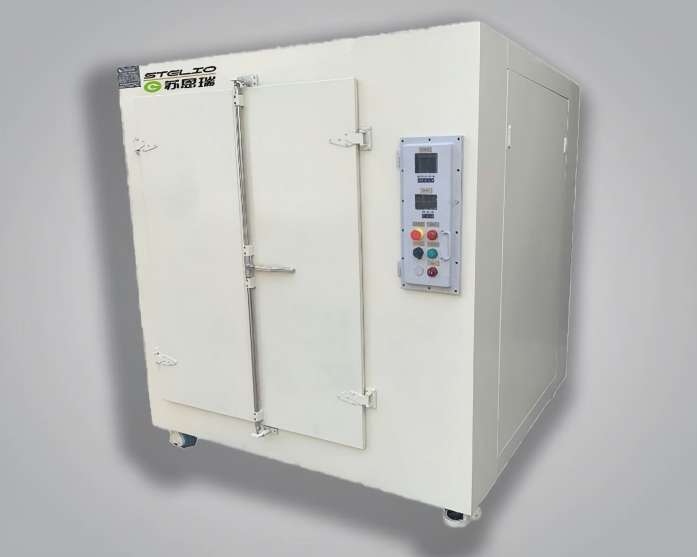

Bezpieczne rozwiązanie grzewcze z piekarnikiem przeciwwybuchowym

Bezpieczne rozwiązanie grzewcze z piekarnikiem przeciwwybuchowym – certyfikowana obróbka termiczna w atmosferach niebezpiecznych

Przegląd produktu

Rozwiązanie bezpiecznego ogrzewania z piekarnikiem przeciwwybuchowym firmy Suenrui na nowo definiuje bezpieczeństwo obróbki termicznej poprzez integrację solidnej konstrukcji obudowy, inteligentnych mechanizmów nadmiarowych ciśnienia i nieiskrzących elementów grzejnych w jeden, certyfikowany system. W przeciwieństwie do standardowych piekarników, które zapewniają jedynie podstawową ochronę przed przegrzaniem, to urządzenie posiada wzmocnioną komorę ze stali nierdzewnej zaprojektowaną tak, aby wytrzymać wewnętrzne eksplozje, jednocześnie odprowadzając niebezpieczne gazy przez system kanałów zatrzymujących płomień, zapobiegając zewnętrznemu zapłonowi. Jako flagowy członek naszej linii sprzętu przeciwwybuchowego , przekształca tradycyjnie niebezpieczne operacje w rutynowe, niezawodne procesy. Klientom poszukującym bezpiecznego sprzętu , który nie pogarsza wydajności, ten piekarnik zapewnia równomierną dystrybucję ciepła bez łuków, iskier i gorących punktów. Poznaj pełną gamę rozwiązań firmy Suenrui do stosowania w obszarach niebezpiecznych , gdzie bezpieczeństwo łączy się z precyzją. Niezależnie od tego, czy chodzi o suszenie proszków wybuchowych, utwardzanie żywic epoksydowych w atmosferze obciążonej paliwem, czy też starzenie się akumulatorów pod wpływem stresu, to rozwiązanie chroni personel i majątek trwały, spełniając jednocześnie najbardziej rygorystyczne światowe wymogi bezpieczeństwa.

Specyfikacje techniczne

• Certyfikaty Ex: ATEX, IECEx, NFPA 86 – odpowiednie dla lokalizacji niebezpiecznych klasy I, dział 2 (grupy gazowe IIA, IIB, IIC).
• Zakres temperatur: otoczenia +10°C do 300°C.
• Jednolitość temperatury: ±1,5°C (przy 200°C, mapowanie 9-punktowe).
• Konstrukcja komory: Wzmocniona stal nierdzewna (304 SS), wytrzymująca wewnętrzne nadciśnienie wybuchu.
• Elementy grzejne: Całkowicie otoczone izolacją ceramiczną, o niskiej temperaturze powierzchni, bez iskier.
• Funkcje bezpieczeństwa: Podwójnie redundantny termostat, odporny na pęknięcie panel sterowania, system kanałów zatrzymujących płomień, automatyczny nadmiar ciśnienia.
• Monitorowanie: Wyświetlanie w czasie rzeczywistym ciśnienia wewnętrznego, poziomu tlenu i stanu wentylacji za pośrednictwem HMI.
• Opcjonalne oczyszczanie gazem obojętnym: Port oczyszczania azotem lub argonem w celu stłumienia spalania.
• Interfejs sterowania: Intuicyjny interfejs HMI z programowalnym rampowaniem, rejestracją danych i historią alarmów.
• Zasilanie: jednofazowe 220–240 V / 50 Hz (dostępne napięcia niestandardowe).
• Opcje pojemności: 50L, 100L, 150L, ​​200L (rozmiary niestandardowe na zamówienie).
• Temperatura powierzchni zewnętrznej: ≤ 50°C przy pracy w temperaturze 300°C ze względu na izolację o dużej gęstości.
• Zgodność: ATEX, IECEx, NFPA 86, CE, ISO 9001:2025.

Cechy i zalety produktu

Wzmocniona osłona i wentylacja zatrzymująca płomień

Komora ze stali nierdzewnej została zaprojektowana tak, aby wytrzymać wewnętrzne ciśnienie deflagracji. Opatentowany system kanałów zatrzymujących płomień bezpiecznie odprowadza niebezpieczne gazy na zewnątrz, zapobiegając zewnętrznemu zapłonowi. Ten poziom szczelności jest cechą charakterystyczną prawdziwego przemysłowego sprzętu ochronnego .

Beziskrowe ogrzewanie powierzchniowe w niskiej temperaturze

Elementy grzejne są całkowicie otoczone izolacją ceramiczną i działają przy temperaturach powierzchni znacznie niższych od punktu samozapłonu większości rozpuszczalników. Żadnych odsłoniętych przewodów, żadnych łuków, żadnych gorących punktów – eliminując pierwotną przyczynę zapłonu.

Podwójnie nadmiarowa architektura bezpieczeństwa

Podwójnie redundantny termostat i odporny na pęknięcie panel sterowania zapewniają, że nawet w przypadku awarii podzespołów piekarnik bezpiecznie wyłącza się i rozpręża w ciągu milisekund. Niezależne ograniczniki nadmiernej temperatury i czujniki ciśnienia zapewniają ochronę przed awarią.

Inteligentny interfejs HMI z monitorowaniem zagrożeń w czasie rzeczywistym

Intuicyjny ekran dotykowy wyświetla ciśnienie wewnętrzne, stężenie tlenu, stan wentylacji i temperaturę. Programowalne rampowanie i rejestrowanie danych zapewniają zgodność z GLP. Opcjonalne oczyszczanie gazem obojętnym (N2/Ar) dodatkowo zmniejsza ryzyko spalania – kluczowa cecha inżynierii przeciwwybuchowej Suenrui .

Wysoka wydajność bez kompromisów

W przeciwieństwie do podstawowych piekarników bezpiecznych, które rezygnują z jednolitości, urządzenie to osiąga ±1,5°C przy 300°C. Szybkie nagrzewanie i wymuszony obieg powietrza zapewniają spójne wyniki w przypadku zastosowań związanych z utwardzaniem, suszeniem i starzeniem.

Jak korzystać z piekarnika przeciwwybuchowego – przewodnik krok po kroku

1. Kontrola bezpieczeństwa przed użyciem: Sprawdź, czy stopień Ex piekarnika odpowiada klasyfikacji obszaru niebezpiecznego (klasa I, dział 2). Upewnić się, że przewód zatrzymujący płomień jest podłączony do bezpiecznego wylotu.
2. Załaduj materiały: Umieść próbki na wyjmowanych półkach. Nie przeciążaj; pozostawić miejsce na cyrkulację powietrza. W przypadku materiałów lotnych należy stosować dodatkowe tace zabezpieczające.
3. Zamknąć i zatrzasnąć drzwi: Upewnij się, że drzwi są całkowicie uszczelnione. Piekarnik nie uruchomi się, jeśli blokada drzwi nie jest włączona.
4. Skonfiguruj parametry: Użyj interfejsu HMI, aby ustawić temperaturę docelową, szybkość rampy, czas wygrzewania i opcjonalny cykl oczyszczania (jeśli podłączony jest gaz obojętny).
5. Włącz monitorowanie: Ustaw progi alarmowe dla ciśnienia, poziomu tlenu i odchylenia temperatury. System zarejestruje wszystkie dane.
6. Rozpoczęcie pracy: Naciśnij „Uruchom”. Piekarnik przeprowadzi wstępne przedmuchanie (jeśli włączono gaz obojętny), a następnie rozpocznie ogrzewanie. Monitoruj wartości w czasie rzeczywistym na ekranie.
7. Reagowanie w sytuacjach awaryjnych: Jeśli ciśnienie wewnętrzne przekroczy bezpieczny limit lub poziom tlenu spadnie poniżej 19,5%, piekarnik automatycznie odpowietrzy się i wyłączy ogrzewanie.
8. Wyłączanie i schładzanie: Po zakończeniu cyklu poczekaj, aż piekarnik ostygnie poniżej 60°C, a następnie otwórz drzwi. Usuń próbki i wyczyść wnętrze zgodnie z SOP.

Scenariusze zastosowań – tam, gdzie rozwiązania do stosowania w obszarach niebezpiecznych zapewniają wartość

• Wybuchowe suszenie proszków: bezpieczne suszenie drobnych pyłów organicznych (np. półproduktów farmaceutycznych, pigmentów) bez ryzyka wybuchu pyłu.
• Utwardzanie rozpuszczalnikiem palnym: Utwardzanie powłok epoksydowych lub poliuretanowych w kabinach lakierniczych, w których obecne są opary acetonu, toluenu lub ksylenu.
• Starzenie się baterii i testowanie obciążeniowe: Starzenie się ogniw litowo-jonowych i testowanie elektrolitów w podwyższonych temperaturach w atmosferze bogatej w wodór lub rozpuszczalniki.
• Laboratorium Petrochemiczne: Suszenie wyrobów szklanych i podgrzewanie próbek zanieczyszczonych węglowodorami w rafineriach.
• Produkcja przyrostowa: utwardzanie końcowe wydrukowanych w 3D części wykonanych z łatwopalnych żywic.

Korzyści dla Klientów

• Zerowe ryzyko zapłonu: Konstrukcja beziskrowa i odpowietrzanie zatrzymujące płomień eliminują ryzyko pożaru i wybuchu.
• Zgodność z przepisami: Certyfikaty ATEX, IECEx i NFPA 86 upraszczają audyty i uzyskiwanie zatwierdzeń ubezpieczeniowych.
• Ciągłość działania: bezpieczne wyłączanie i zdalne monitorowanie umożliwiają pracę bez nadzoru w strefach niebezpiecznych.
• Oszczędność kosztów: Podwójnie nadmiarowe bezpieczeństwo zmniejsza potrzebę stosowania kosztownych odległych barykad lub wydzielonych obiektów.
• Wszechstronne działanie: Równomierne ogrzewanie od temperatury otoczenia do 300°C umożliwia zarówno delikatne suszenie, jak i agresywne utwardzanie.

Certyfikaty i zgodność

• ATEX: II 3 G Ex ec IIC T3 Gc (strefa 2) – odpowiedni dla grup gazowych IIA, IIB, IIC.
• IECEx: Ex ec IIC T3 Gc.
• NFPA 86: Norma dla piekarników i pieców (klasa A).
• Klasa I, Dział 2, Grupy B, C, D (NEC 500).
• Oznaczenie CE, RoHS, produkcja posiadająca certyfikat ISO 9001:2025 .
• Kalibracja fabryczna zgodna z NIST; w komplecie pełna dokumentacja certyfikacyjna.

Opcje dostosowywania

• Pojemność: konfiguracje stołowe lub podłogowe o pojemności od 30 l do 500 l.
• Rozszerzenie zakresu temperatur: do 400°C z ulepszoną izolacją i elementami grzejnymi.
• Ulepszenia materiału: stal nierdzewna 316L lub Hastelloy do środowisk silnie korozyjnych.
• Oczyszczanie gazem obojętnym: Zintegrowany kontroler przepływu i analizator tlenu do usuwania azotu/argonu.
• Komunikacja: RS-485 Modbus, Ethernet/IP lub izolowane wyjścia 4–20 mA do zdalnej integracji ze SCADA.
• Aktualizacja oceny Ex: Strefa 1 (ATEX II 2 G) dostępna na żądanie dla bardziej niebezpiecznych lokalizacji.

Proces produkcyjny i kontrola jakości

1. Dobór materiałów: Komponenty posiadające certyfikat Ex (grzejniki, termostaty, przełączniki ciśnienia) z pełną identyfikowalnością.
2. Wykonanie komory: Spawanie wzmocnionej stali nierdzewnej, testowane ciśnieniowo do 2x maksymalnego ciśnienia wybuchu.
3. Zespół kanału zatrzymującego płomień: Zainstalowano certyfikowany przerywacz płomieni i przetestowano go pod kątem odporności na ogień wsteczny.
4. Montaż panelu sterowania: Obudowa odporna na uderzenia z podwójnymi redundantnymi obwodami bezpieczeństwa.
5. Testy funkcjonalne: Odcięcie w przypadku nadmiernej temperatury, blokada drzwi, uruchomienie zaworu nadmiarowego ciśnienia, kalibracja czujnika tlenu.
6. Mapowanie termiczne: 9-punktowy test jednorodności w temperaturze 150°C i 300°C (dostarczono certyfikowany raport).
7. Wypalanie: 72-godzinna ciągła praca w temperaturze 250°C w symulowanym środowisku oparów rozpuszczalników.
8. Certyfikacja strony trzeciej: Kontrola jednostki notyfikowanej (TÜV, SGS lub CNEx) pod kątem oznakowania ATEX/IECEx.
9. Opakowanie: Odporna na wstrząsy drewniana skrzynia z instrukcją obsługi, certyfikatami i zapasowym zestawem bezpieczników.
