Precyzyjny przeciwwybuchowy system kąpieli wodnej

Precyzyjny, przeciwwybuchowy system łaźni wodnej – bezkompromisowe bezpieczeństwo termiczne w środowiskach lotnych

Przegląd produktu

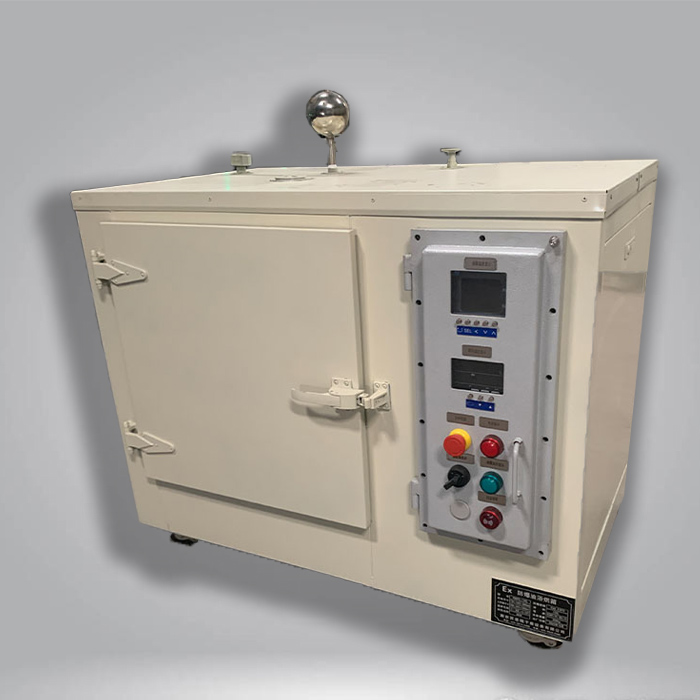

Precyzyjny przeciwwybuchowy system łaźni wodnej firmy Suenrui został zaprojektowany z myślą o obróbce termicznej o krytycznym znaczeniu dla bezpieczeństwa, w której występują lotne rozpuszczalniki, próbki łatwopalne lub niebezpieczna atmosfera. W przeciwieństwie do konwencjonalnych łaźni wodnych, które opierają się na otwartych elementach grzejnych lub nieuszczelnionych komponentach elektrycznych, system ten łączy w sobie konstrukcję przeciwwybuchową z certyfikatem ATEX/IECEx, całkowicie hermetyczne obwody grzewcze i iskrobezpieczną elektronikę kontrolującą temperaturę. Jako flagowy członek naszej linii urządzeń przeciwwybuchowych , przekształca rutynowe ogrzewanie wodne w bezpieczne, precyzyjne i kontrolowane działanie. Dla laboratoriów poszukujących bezpiecznego sprzętu , który nigdy nie pogarsza wydajności termicznej, ta łaźnia wodna jest ostatecznym wyborem. Poznaj pełną gamę rozwiązań firmy Suenrui do stosowania w obszarach niebezpiecznych , gdzie bezpieczeństwo łączy się z precyzją.

Dane techniczne

• Certyfikat Ex: ATEX / IECEx (strefa 1, 2; klasa I/II, dział 1 i 2).
• Zakres temperatur: otoczenia +5°C do 99,9°C.
• Jednolitość temperatury: ±0,05°C w całej objętości roboczej.
• Stabilność temperatury: ±0,05°C (sterowanie PID za pomocą hermetycznie zamkniętego czujnika PT100 RTD).
• Elementy grzejne: Całkowicie hermetyczne, odporne na iskry, posiadające certyfikat ATEX.
• Konstrukcja: Bezszwowa komora wewnętrzna ze stali nierdzewnej (spawane szwy), antystatyczna powłoka zewnętrzna.
• Funkcje bezpieczeństwa: Podwójnie redundantny wyłącznik termiczny, mechanicznie blokowana pokrywa (odcinająca zasilanie po otwarciu), odporny na rozerwanie odpowietrznik ciśnieniowy, alarm niskiego poziomu cieczy, alarm dźwiękowo-wizualny.
• Interfejs sterujący: Cyfrowy regulator PID w obudowie przedmuchanej/ciśnieniowej, rejestracja w czasie rzeczywistym, zdalna wartość zadana RS-485.
• Zgodność: OSHA, NFPA 45, CSA C22.2 nr 30, CE, ISO 9001:2025.
• Zasilanie: 220–240 V / 50 Hz (dostępne napięcia niestandardowe).
• Opcje pojemności: 10 l, 20 l, 30 l, 50 l, 80 l.

Cechy i zalety produktu

Konstrukcja przeciwwybuchowa z prawdziwym certyfikatem ATEX/IECEx

Każdy element elektryczny — obwody grzewcze, czujniki, okablowanie — jest całkowicie hermetyczny lub umieszczony w obudowach ognioszczelnych. Bezszwowa komora wewnętrzna ze stali nierdzewnej i powłoka antystatyczna eliminują ryzyko zapłonu na skutek wyładowań statycznych lub łuku elektrycznego. Jest to prawdziwy przemysłowy sprzęt ochronny dla obszarów Strefy 1 i Klasy I, Działu 1.

Precyzyjna kontrola temperatury z zabezpieczeniem iskrobezpiecznym

Hermetycznie uszczelniony czujnik PT100 RTD i podwójnie redundantny wyłącznik termiczny zapewniają, że nawet w przypadku najgorszego błędu temperatura powierzchni pozostanie poniżej punktu samozapłonu większości substancji łatwopalnych klasy I/II. Jednolitość ±0,05°C gwarantuje powtarzalność wyników w przypadku wrażliwych zastosowań.

Mechanicznie blokowana pokrywa i nadmiar ciśnienia

Pokrywa jest mechanicznie połączona z zasilaczem – otwarcie jej natychmiastowo odcina nagrzewanie się. Odporny na rozerwanie odpowietrznik bezpiecznie kieruje wewnętrzne nadciśnienie z dala od operatora, dodając krytyczną warstwę niezawodnej ochrony.

Inteligentne sterowanie cyfrowe bez uszczerbku dla bezpieczeństwa

Sterownik PID jest umieszczony w oczyszczonej i ciśnieniowej obudowie, oferując rejestrację temperatury w czasie rzeczywistym, zdalne programowanie wartości zadanej przez RS-485 oraz alarm dźwiękowo-wizualny w przypadku przekroczenia temperatury lub niskiego poziomu cieczy – a wszystko to bez naruszenia integralności przeciwwybuchowej. Jest to cecha charakterystyczna konstrukcji przeciwwybuchowej Suenrui .

Jak korzystać z systemu – przewodnik krok po kroku

1. Weryfikacja przed użyciem: Upewnij się, że klasyfikacja obszaru roboczego odpowiada klasie Ex urządzenia. Sprawdź, czy blokada pokrywy działa.
2. Napełnij wannę: Dodaj wodę destylowaną do poziomu pomiędzy znakami MIN i MAX. Nie używaj łatwopalnych cieczy jako środków do kąpieli.
3. Zamknij i zatrzaśnij pokrywę: System nie włączy się, jeśli pokrywa nie zostanie prawidłowo zamknięta.
4. Podłącz zasilanie i uziemienie: Podłącz do prawidłowo uziemionego gniazdka o klasie Ex. Autotest wyłącznika ziemnozwarciowego.
5. Ustawianie parametrów: Użyj cyfrowego regulatora PID (za oczyszczoną obudową), aby ustawić temperaturę docelową, granice alarmów i szybkość rampy.
6. Rozpoczęcie pracy: Naciśnij „Uruchom”. System będzie się nagrzewał i krążył. Monitoruj temperaturę za pomocą wyświetlacza lub pilota RS-485.
7. Załaduj próbki: Po ustabilizowaniu się ostrożnie umieść zamknięte pojemniki na próbki. Unikaj rozpryskiwania.
8. Wyłączanie: Naciśnij „Stop”. Pozostawić do ostygnięcia poniżej 60°C, następnie otworzyć pokrywę, spuścić wodę i wyczyścić zbiornik miękką ściereczką.

Scenariusze zastosowań – tam, gdzie rozwiązania do stosowania w obszarach niebezpiecznych sprawdzają się znakomicie

• Synteza farmaceutyczna: Ogrzewanie łatwopalnych rozpuszczalników (etanol, aceton, eter dietylowy) w celu krystalizacji API.
• Kondycjonowanie próbek petrochemicznych: badanie lepkości i temperatury zapłonu w rafineriach.
• Uniwersyteckie Laboratoria Dydaktyczne: Bezpieczne obchodzenie się z eterami i alkoholami w eksperymentach studenckich.
• Badania baterii: cykle termiczne elektrolitów litowo-jonowych.
• Laboratoria kontroli jakości: Inkubacja próbek w środowiskach bogatych w rozpuszczalniki (farby, powłoki).

Korzyści dla Klientów

• Bezkompromisowe bezpieczeństwo: Certyfikat ATEX/IECEx eliminuje ryzyko zapłonu, chroniąc personel i obiekty.
• Gotowość do stosowania przepisów: Zgodność z OSHA, NFPA 45, CSA, upraszczanie audytów.
• Wyjątkowa precyzja: jednorodność ± 0,05°C zapewnia powtarzalne wyniki dla kluczowych prac badawczo-rozwojowych.
• Krótszy czas przestojów: Podwójne nadmiarowe odcięcia i solidna konstrukcja minimalizują awarie.
• Zdalna integracja: RS-485 umożliwia programowanie wartości zadanych i rejestrację danych ze sterowni.

Certyfikaty i zgodność

• ATEX: II 2 G Ex db IIB T4 Gb
• IECEx: Ex db IIB T4 Gb
• Klasa I/II, Dział 1 i 2, Grupy C, D, E, F, G (NEC 500)
• OSHA, NFPA 45, CSA C22.2 nr 30
• Oznaczenie CE, RoHS, certyfikat fabryczny ISO 9001:2025
• Dołączony certyfikat kalibracji zgodny z NIST

Opcje dostosowywania

• Pojemność: 5L do 100L (rozmiary niestandardowe).
• Rozszerzenie zakresu temperatur: Z agregatem chłodniczym: -20°C do 99,9°C.
• Ulepszenia materiałowe: stal nierdzewna 316L lub Hastelloy do mediów korozyjnych.
• Komunikacja: izolowane wyjście 4–20 mA, Profibus lub Ethernet/IP zamiast RS-485.
• Aktualizacja oceny Ex: dostępna strefa 0 (gaz) lub strefa 21 (pył).
• Dodatkowe bezpieczeństwo: przedmuch gazem obojętnym, dodatkowa miska zabezpieczająca.

Proces produkcyjny i kontrola jakości

1. Identyfikowalność materiałów: Wszystkie komponenty z certyfikatem Ex pochodzą z certyfikatów.
2. Wykonanie komory: Bezszwowe spawanie stali nierdzewnej, wykończenie elektropolerowane.
3. Hermetyzacja obiegów grzewczych: Zgodnie z wymogami ATEX, próba ciśnieniowa.
4. Montaż i okablowanie: Iskrobezpieczne obwody wykonane przez certyfikowanych techników.
5. Walidacja bezpieczeństwa: Blokada pokrywy, podwójne odcięcie, odpowietrznik ciśnieniowy i testy alarmowe.
6. Kalibracja termiczna: 9-punktowe mapowanie jednorodności w temperaturach 37°C i 70°C.
7. Test wypalania: 72 godziny w 95°C.
8. Certyfikat Ex strony trzeciej: Kontrola jednostki notyfikowanej (TÜV, CNEx).
